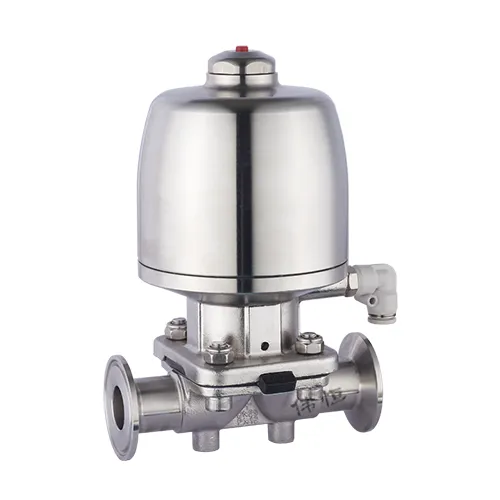

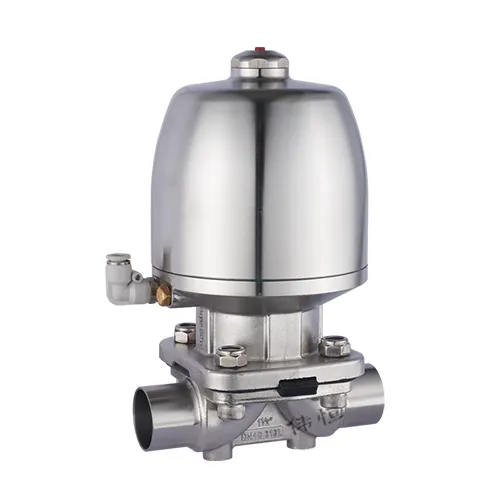

Actionneur pneumatique en acier inoxydable, Vanne à membrane à dégagement rapide

Introduction

LeActionneur pneumatique en acier inoxydable, vanne à membrane à dégagement rapideest conçu pour fournir des données efficaces, fiables et précisescontrôle du débitpour une large gamme d'applications industrielles. Mettant en vedetteactionnement pneumatiqueet unconception de diaphragme à dégagement rapide, cette vanne est idéale pour les environnements oùrésistance chimique,régulation de pression, etentretien facilesont essentiels. Fabriqué à partir deacier inoxydable résistant à la corrosion, il est conçu pour une durabilité durable dans les systèmes exigeants tels quetraitement chimique,nourriture et boisson,traitement de l'eau, etindustries pharmaceutiques.

Ce guide couvre les aspects clés duActionneur pneumatique en acier inoxydable, vanne à membrane à dégagement rapide, y compris des recommandations d'utilisation, les meilleures pratiques de maintenance, une description structurelle détaillée et un guide d'installation pour garantir des performances optimales.

Principales caractéristiques et avantages

Avant de plonger dans les sections détaillées, il est important de comprendre les principaux avantages et caractéristiques de cette vanne :

• Construction en acier inoxydable résistant à la corrosion: Le corps de la vanne est enacier inoxydable, offrant une résistance à la corrosion et aux produits chimiques, garantissantlongue durée de viemême dans des environnements agressifs.

• Actionnement pneumatique: L'actionneur pneumatique offretemps de réponse rapidesetfonctionnement économe en énergie, ce qui rend la vanne idéale pour les applications nécessitant un contrôle de débit précis et fiable.

• Diaphragme à dégagement rapide: Lediaphragme à dégagement rapidela conception permetentretien facileet un remplacement rapide de la membrane sans avoir besoin de démonter le corps de la vanne, réduisant ainsi les temps d'arrêt.

• Performance sans fuite: Le diaphragme assurefermeture étancheetpas de fuite, ce qui rend la vanne idéale pour les applications sensibles où l'intégrité du débit est essentielle.

• Installation compacte et facile: La conception compacte de la vanne permet une installation facile dans des espaces limités, et sa structure simple simplifie l'intégration dans les systèmes existants.

Recommandations d'utilisation

LeActionneur pneumatique en acier inoxydable, vanne à membrane à dégagement rapideest conçu pour une variété d'applications dans les industries nécessitantcontrôle précis du débitetgestion de la pression. Pour obtenir les meilleures performances de cette vanne, suivez ces recommandations d'utilisation :

1.Conditions de fonctionnement optimales

• Pression: La vanne est conçue pour être utilisée dans des systèmes avec des pressions allant de0 à 40 bars (PN40). Assurez-vous que la pression du système ne dépasse pas la pression nominale maximale de la vanne pour éviter tout dommage.

• Température: La vanne fonctionne efficacement à des températures allant de-10°C à 150°C. Assurez-vous que votre application se situe dans cette plage pour des performances optimales.

• Compatibilité des fluides: La vanne convient à une large gamme deliquidesetgaz, y compris l'eau, les huiles, les produits chimiques et les liquides non corrosifs. Si vous manipulez des fluides agressifs ou hautement corrosifs, assurez-vous que les matériaux d'étanchéité appropriés (tels queVitonouPTFE) sont sélectionnés.

2.Alimentation en air d'actionnement

• La vanne fonctionne avec unactionneur pneumatique, qui nécessite une alimentation en air propre et sec pour fonctionner efficacement. Assurez-vous que la pression de l'air est comprise entre4 et 8 barset que l'alimentation en air est exempte d'humidité et de contaminants pour éviter une défaillance de la vanne ou une performance lente.

3.Contrôle de flux

• La valve doit être utilisée pourcommande marche/arrêtourégulation du débitdans les applications où un réglage précis est requis. Il est particulièrement utile dans les systèmes nécessitant une réponse rapide aux signaux pneumatiques, garantissant ainsi un retard de fonctionnement minimal.

Fréquence de maintenance et meilleures pratiques

Un bon entretien est crucial pour garantir leActionneur pneumatique en acier inoxydable, vanne à membrane à dégagement rapidefonctionne de manière optimale tout au long de sa vie. Ci-dessous sontrecommandations d'entretienet lefréquencepour chaque tâche.

1.Nettoyage courant

• Fréquence: Chaque3 à 6 mois, en fonction des conditions d'utilisation.

• Procédure: Utiliserair comprimépour enlever la saleté et les débris de la valve. Pour un nettoyage plus approfondi, démontez la vanne et essuyez les composants avec unchiffon propre et non abrasif. Évitez d'utiliser des produits chimiques agressifs, sauf indication contraire du fabricant.

2.Lubrification des pièces mobiles

• Fréquence: Chaque6 à 12 mois.

• Procédure: Lubrifiez letige d'actionneur,diaphragmes mobiles, et d'autres composants mobiles aveclubrifiants approuvés. Suivez toujours les spécifications de lubrification recommandées par le fabricant pour garantir un mouvement correct de la vanne et éviter l’usure.

3.Inspection et remplacement des joints

• Fréquence: Chaque12 moisou lorsque des fuites sont détectées.

• Procédure: Inspectez toutscellésetJoints toriquesdes signes d'usure, de fissuration ou de déformation. Remplacez les joints si nécessaire pour garantirfonctionnement sans fuite. Lors du remplacement des joints, assurez-vous que le corps de la vanne est propre et exempt de contaminants.

4.Remplacement du diaphragme

• Fréquence: Chaque18 à 24 mois, ou lorsque les performances du diaphragme se dégradent.

• Procédure: Utilisez lediaphragme à dégagement rapideconception pour un retrait et un remplacement faciles. Assurez-vous que le diaphragme de remplacement est correctement aligné et solidement installé pour éviter une mauvaise étanchéité.

5.Vérification de l'actionneur

• Fréquence: Chaque6 mois.

• Procédure: Inspectez leactionneur pneumatiquedes signes de dommages, tels que des fissures ou une usure des joints. Vérifiez le bon fonctionnement de l'actionneur en envoyant unsignal pneumatiqueet en veillant à ce que la vanne s'ouvre et se ferme rapidement. Remplacez tous les composants de l'actionneur endommagés.

Description structurelle

LeActionneur pneumatique en acier inoxydable, vanne à membrane à dégagement rapidese compose des principaux éléments suivants :

Guide d'installation

LeActionneur pneumatique en acier inoxydable, vanne à membrane à dégagement rapideest conçu pour une installation facile dans divers systèmes industriels. Vous trouverez ci-dessous un guide étape par étape pour garantir une installation correcte.

1.Préparation

• Assurez-vous que lesoupapeetactionneur pneumatiquesont compatibles avec les exigences de votre système. Vérifiez lepression nominale,exigences de débit, ettype de connexionpour assurer un bon ajustement.

• Nettoyer lesystème de tuyauterieet assurez-vous qu'il n'y a pas de débris ou de contaminants dans le chemin d'écoulement.

2.Montage de la vanne

• La vanne peut être installée avecà bride, fileté ou soudé bout à boutrelations. Choisissez la méthode de connexion appropriée pour votre système.

• Utiliserjoints(si nécessaire) pour assurer unjoint étancheentre la vanne et le système de tuyauterie. Serrez les boulons aux réglages de couple spécifiés pour éviter les fuites.

3.Connexion de l'actionneur pneumatique

• Connectez leactionneur pneumatiqueau corps de la vanne, en veillant à ce que la tige de l'actionneur soit alignée avec le diaphragme.

• Assurez-vous que l'actionneur est connecté à une alimentation en air propre et sec avec lepression(4 à 8 bars).

• Vérifiez que toutes les connexions d’air sont sécurisées pour éviter les fuites.

4.Test de l'installation

• Une fois la vanne installée, effectuez uneessai de pressionpour garantir que la vanne peut gérer la pression de fonctionnement sans fuite.

• Testez l'actionneur en envoyant unsignal pneumatiquepour garantir que la vanne s'ouvre et se ferme comme prévu.

Conclusion

LeActionneur pneumatique en acier inoxydable, vanne à membrane à dégagement rapideest une solution de vanne hautement efficace et fiable pour une large gamme deapplications industrielles. C'estactionnement pneumatique,conception de diaphragme à dégagement rapide, etconstruction en acier inoxydable résistant à la corrosionle rendent idéal pour une utilisation dans des systèmes nécessitantcontrôle précis du débit,régulation de pression, etentretien facile.

En suivant lerecommandations d'utilisation,directives d'entretien, etprocédures d'installation, vous pouvez vous assurer que cette valve fournira une utilisation durable et durable.performances fiablesmême dans les environnements les plus exigeants.

Pour plus de détails, une assistance technique ou pour passer une commande, veuillez contacter notre équipe commerciale.
